Menentukan nilai torsi (torque) yang tepat bukan berdasarkan perkiraan. Di industri, kesalahan menentukan nilai torsi bisa berakibat pada kegagalan mekanis. Untuk membantu Anda di lapangan, PT. Nasional Makmur Sejahtera (NMStools) menyusun ringkasan tabel torque berdasarkan standar internasional ISO 898-1, ASME dan ISO 9000 untuk alat pengencangan Tohnichi yang di jual di NMStools.
Mengapa Harus Mengikuti Tabel Standar?
Setiap baut memiliki batas elastisitas. Jika torsi terlalu rendah, baut bisa longgar akibat getaran. Jika terlalu tinggi, baut bisa mengalami permanent deformation atau bahkan putus. Tabel di bawah ini memberikan nilai clamping force yang optimal (biasanya 75% dari proof load).`
1. Tabel Torsi Baut Metrik (Standar ISO – Grade 8.8, 10.9, 12.9)
Satuan: Newton-meter (Nm). Kondisi: Baut kering (tanpa pelumas).
| Ukuran Baut | Pitch (mm) | Grade 8.8 (Nm) | Grade 10.9 (Nm) | Grade 12.9 (Nm) |
| M6 | 1.00 | 10 | 15 | 18 |
| M8 | 1.25 | 25 | 35 | 42 |
| M10 | 1.50 | 49 | 70 | 83 |
| M12 | 1.75 | 85 | 120 | 145 |
| M16 | 2.00 | 210 | 295 | 355 |
| M20 | 2.50 | 410 | 580 | 690 |
| M24 | 3.00 | 710 | 1000 | 1200 |
| M30 | 3.50 | 1450 | 2000 | 2450 |
2. Tabel Torsi Baut Imperial (Standar ASME – Grade 5 & Grade 8)
Satuan: Foot-pounds (ft-lbs). Kondisi: Baut kering.
| Ukuran (Inchi) | TPI (Thread per Inch) | Grade 5 (ft-lbs) | Grade 8 (ft-lbs) |
| 1/4″ | 20 | 9 | 12 |
| 1/2″ | 13 | 75 | 105 |
| 3/4″ | 10 | 260 | 370 |
| 1″ | 8 | 630 | 900 |
| 1-1/2″ | 6 | 2100 | 3000 |
Faktor Penting yang Mengubah Nilai Torsi
Harap diingat bahwa tabel di atas adalah referensi umum untuk baut kering. Nilai tersebut harus disesuaikan jika:
- Pelumasan: Jika baut diberi oli atau anti-seize, nilai torsi harus dikurangi sekitar 20% – 30% karena gesekan berkurang.
- Kondisi Ulir: Ulir yang kotor atau berkarat akan membutuhkan torsi lebih tinggi namun menghasilkan gaya jepit yang lebih rendah (tidak akurat).
- Akurasi Alat: Gunakan alat yang terkalibrasi. Kesalahan 5% pada alat bisa berarti perbedaan besar pada keamanan struktur.
Jika Anda ingin menghitung sendiri nilai spesifik berdasarkan faktor gesekan yang berbeda, pelajari Cara Menghitung Kunci Torsi atauTorque Baut di sini.
Solusi Akurasi Tightening dari NMS Tools
Menggunakan tabel torsi berdasarkan standar seperti ISO 898-1 saja tidak cukup tanpa alat yang presisi. Kunci torsi Tohnichi yang diproduksi dan dijual di NMStools dengan sistem manajemen kualitas ISO 9000 mendukung konsistensi dan keandalan alat — akurat, dan dapat diandalkan di lapangan.
Di nmstools.com, kami menyediakan solusi tightening lengkap yang mendukung standar ISO yang didukung :
- Torque Wrench Digital: Untuk pembacaan instan yang akurat.
- Hydraulic & Pneumatic Tools: Untuk kebutuhan torsi tinggi pada baut besar (M30 ke atas).
- Layanan Kalibrasi: Memastikan setiap klik pada kunci torsi Anda sesuai dengan nilai di tabel standar.
Jadi untuk pengencangan di butuhkan 2 hal, tabel torsi ISO 898-1 untuk kekuatan material dan kekuatan baut dan kunci torsi Tohnichi yang dijual di NMStool yang sudah memenuhi sistem kualitas ISO 9000, jadi konsistensinya terjamin. Dan untuk akurasinya, kita juga bisa support kalibrasi sesuai standar.

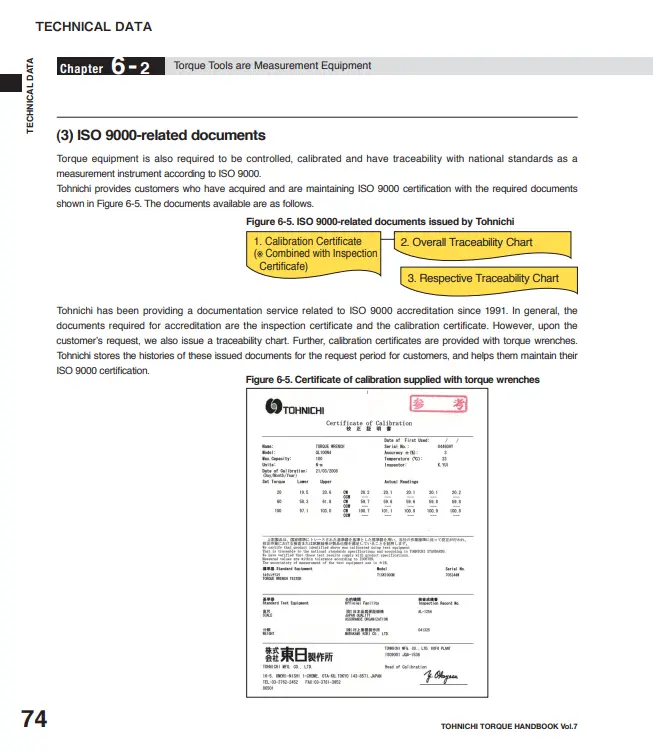

Liat pdf tentang kunci torsi disini.
